Bezkontaktné snímanie povrchovej teploty na diaľku

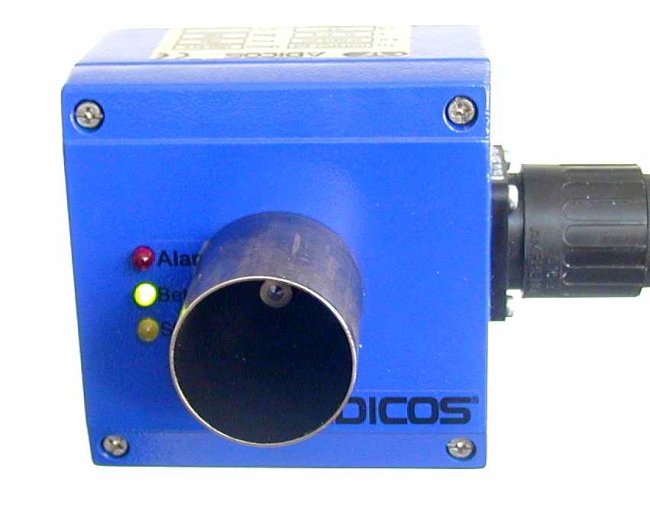

“HOTSPOT” Požiarny hlásič (IR-T Array)



HOTSPOT požiarny hlásič patrí do rady snímačov ADICOS. Meria teplotu na princípe infračerveného žiarenia pomocou 16 meracích polí s inteligentným spracovaním výstupného signálu pre rýchlu detekciu všetkých druhov tlejúceho alebo otvoreného horenia.
Hlásič požiaru HOTSPOT ako aj ostatné snímače ADICOS sú výsledkom spoločného výskumu a vývoja univerzity v Giessene a spoločnosti RWE Energie AG, ktorých cieľom bolo včasne detekovať vznik horenia aj v tých najťažších prevádzkových podmienkach.
Koncepcia systému ADICOS umožňuje výber špeciálnych senzorov a zodpovegajúcich al­goritmov spracovania pre optimálne prispôsobenie pre každé prevádzkové prostredie.



Oblasť nasadenia:

• Včasná detekcia v priestoroch skladov spracovania a transportu horľavých látok.
• Stráženie skladov a výrobných liniek pre spra­covanie papiera, dreva, uhlia, obilia a pod.
• Stráženie prepravníkov na lodiach, lietadlách a mot.vozidlách
• Nutný predpoklad: viditeľný kontakt



Pri použití prepojenia cez M-bus môžu byť všetky snímané hodnoty a prevádzkové stavy ako Poplach, Porucha a tiež niektoré interné stavové hodnoty pre diaľkovú diagnózu zo všetkých hlásičov privedené na jeden centrálny PC , kde sa tieto hodnoty znázornia.
Použitie modemu umožňuje diagnózu všetkých pripojených prístrojov na diaľku, servisnú podporu výrobcu ako aj aktualizáciu vyhodnocovacích algoritmov. Všetky prívody sú privedené cez centrálny konektor opatrený bajonetom – nie je potrebná demontáž prístroja.
-M-Bus, výstup z kontaktov, poprípade zbernica hlásenia požiaru a napájanie môžu byť vedené v jednom kábli.
-Prístroj sa môže montovať na guľový kĺb (príslušenstvo), ktorý umožnuje jeho vhodné nasmerovanie.
-Výmena prístrojov je možná aj počas plnej prevádzky.





Meranie povrchovej teploty pomocou 16 meracích polí



„HOTSPOT“ IR-Thermometer-Array



Výhody:

• Rýchlejšia detekcia - Od 0,5 sekundy
• Bezdotykové meranie teploty povrchu (detekcia sálavého tepla)
  o Tlenie
  o Prehriatie (napr.ložísk, spojok o toč.strojov)
  o Bežné horenie
• Detekuje viac separátnych sektorov povrchovej teploty
  o Vyhodnocovanie pomeru jednotlivých teplôt
  o Korekcia vplyvu teploty pozadia

Vlasnosti:

• Bezdotykové selektívne rýchle snímanie teploty povrchu horiacich objektov alebo alebo častí strojov
  - Snímanie tepelného žiarenia tlejivých procesov
  - Snímanie tepelného žiarenia prehriatych častí strojov (Motory, pohony, dopravníky, filtre)
  - Snímanie tepelného žiarenia plame­ňa
• Selektivita 16 (4 x 4) mer. polí: Snímanie viacerých objektov, popr. korekcia teploty pozadia
• Vysoká citlivosť: rozlíšenie 0,5°C, presnosť do 1°C (závisí od rýchlosti teplotných zmien)
• Vysoká rýchlosť merania (0,5 sekundy, na požiadavku možná ešte vyššia : vhodné pre podávače a dopravníky
• Necitlivosť na prúdenie vzduchu
• LED-indikácia prev.stavu na prístroji: Poplach (červená), Porucha (žltá), Prevádzka (zelená)
• Integrované rozhrania (štandard):
  a) Kontakt Poplach/Porucha
  b) Priemyselný bussystém (M-Bus) ako datové a servisné rozhranie,popr. prípojka na ADICOS BMZ30
  c) (Optional) integrovaný interface ku EPS – Siemens (SIGMALOOP)
• Centrálne snímanie, znázornenie, protokolovanie a ukladanie do pamäte priebehov teploty, dát a stavu všetkých snímačov
• Nastavovanie a zmena parametrov na diaľku
• Schopnosť „downloadu“: Aktualizácia programovania snímačov cez sieťové prepojenie
• Všetky komponenty sú integrované v jedinom hliníkovom púzdre.
• Ľubovoľne kombinovateľné s ostatnými snímačmi ADICOS: Snímače horenia/Plynové senzory


Technické vlasnosti:



















Počet meracích polí		16 (4 x 4)
Priestorový uhol snímania		Každé pole 10° x 8° ; spolu 40° x 32°
Presnosť		do 1°C (závisí od rýchlosti tepl.zmien, kolísania teploty okolia a Oberflächen­be­schaffen­heit snímaného materiálu)
Doba reakcie		Do 0,5 sekundy ; Kratšie časy odozvy na požiadavku
Merací rozsah		0 … 100°C; viac na požiadavku
Teplota okolia		-20 bis +60 °C
Napájacie napätie		24 V (20 - 40 V)
El.príkon		1 VA
Rozsah teplôt		-20 to +60 °C
Relatívna vlhkosť		5 – 99 % r.F. (nekondenzovaná)



















Púzdro
Tlakový hliníkový odliatok (odolný voči korózii)
Rozmery (V,Š,H)		60 (105), 100, 100 mm
Hmotnosť		0,6 kg
Montáž		Zorným poľom dolu (+/- 30°)
Krytie		IP 64 /, pravidelné čistenie
Elektrické pripojenie		Priemyselný bajonet - napájanie - kontakt relé - M-Bus (dátové a servisné rozhranie, ADICOS BMZ30) - Prípoj na inú EPS, napr. > Siemens Pulsmeldetechnik > Siemens Ringleitungstechnik (SIGMALOOP)
Optional		Kĺbové rameno pre montáž na stenu alebo strop Montážna platňa
